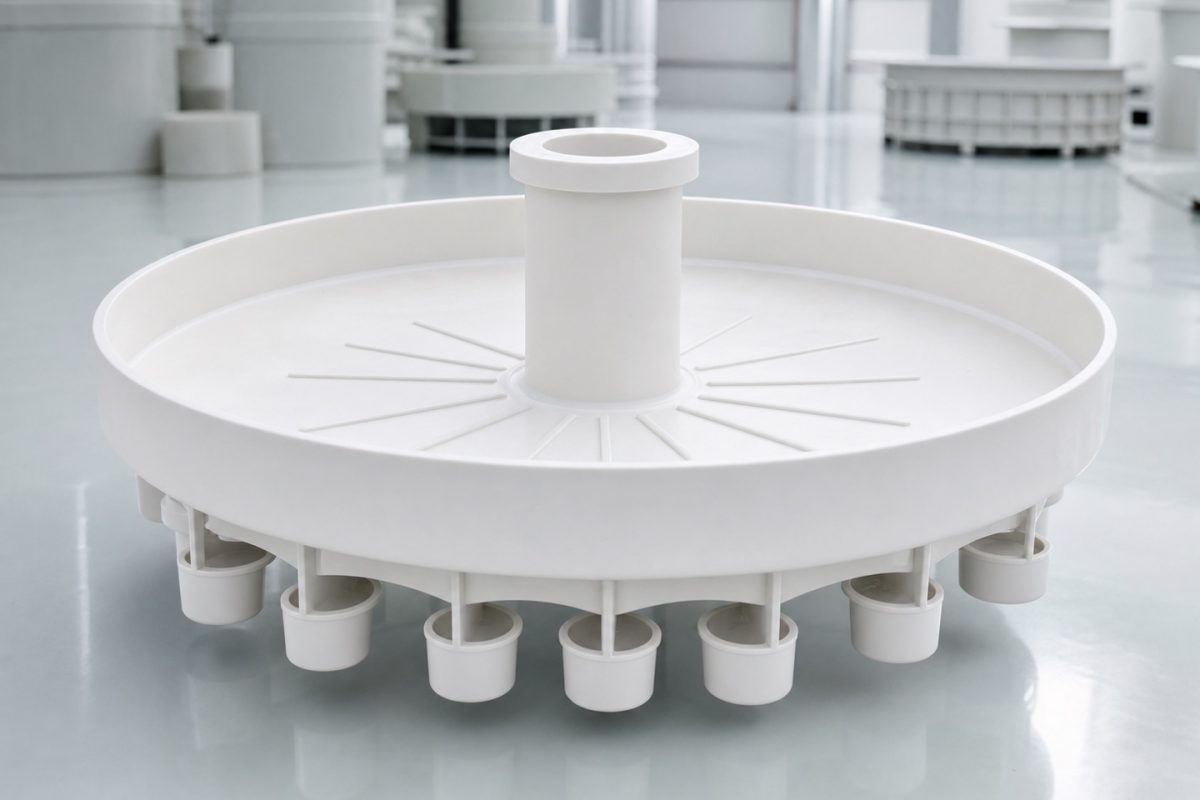

20 m³/h喷淋量配24个Ø8 mm孔：理论压差约28.5 kPa，分布器不能只按孔数
填料塔上方画24个孔，并不能证明20 m³/h液体会均匀落到床层。孔径、液位压头、进液动量、板面水平度、堵塞和每个孔覆盖的面积都会改变分布；孔太小会要求很高压差，孔太大又可能因液位波动而分配不稳。
24个Ø8 mm孔的总面积只有0.001206 m²
20 m³/h等于0.005556 m³/s。24个Ø8 mm圆孔总面积为：
A=24×π×0.008²/4=0.001206 m²。
平均穿孔体积速度Q/A约4.61 m/s。这个速度不是塔内气速，也不是液体落到填料表面的速度，而是把总流量平均分给24个理想等孔后得到的孔口基线。
用0.61系数反算约需28.5 kPa
美国垦务局水量测量手册给出锐边、充分收缩孔口约0.61的流量系数，并提醒非标准边界必须校准。把它作为初算，水密度取1000 kg/m³：
Δp=ρ/2×[Q/(CᵈA)]²≈28.5 kPa。
这相当于约2.9 m水头，远高于许多重力盘式分布器的可用液位。若现场只有200 mm液位，24个Ø8 mm孔不可能按这一模型通过20 m³/h；实际会液位上升、从溢流处短路或需要泵压。
孔径增到Ø12 mm，压差降到约5.63 kPa
24个Ø12 mm孔总面积增至0.002714 m²，仍按Cᵈ=0.61反算，压差约5.63 kPa。孔径只增加50%，面积增加125%，所需压差下降约80%。这说明“多钻4 mm”不是小改动。
但Ø12 mm更不易堵塞并不等于分布更均匀。孔口边缘圆角、板厚形成的短管效应、上游液位和相邻壁面都会改变系数；USBR资料明确指出，孔口尺寸和加工状态必须接近校准条件，非标准安装需要试验确定实际系数。
还要看单位塔截面的喷淋密度
若塔内径1.2 m，截面积约1.131 m²，20 m³/h对应喷淋密度17.7 m³/(h·m²)。Koch-Glitsch某盘式分布器资料给出的液体负荷范围为5～195 m³/(h·m²)，本例落在其范围内，但这只是该型号资料，不能证明自制PP液体分布器性能相同。
24个落液点在1.131 m²上平均仅约21.2点/m²。每个点负责的面积、离塔壁距离及PP多面空心球床层再分散能力仍需核对；壁边若没有落液点，液体可能先向中心汇集，反之靠壁过密会形成壁流。
气体通道不能被液体孔板顺便堵住
填料塔是气液逆流设备，分布器除落液外还要给上升气体留足自由面积。Koch-Glitsch强调，气体通道不足会增加压降或液体夹带。因此图纸应分开列液体计量孔总面积和气体升气孔自由面积，不能把整块开孔率混成一个百分比。
运行中若床层压降升高、液体从升气孔喷出或塔顶夹带增加，应检查分布器液位、孔堵塞和气体通道，而不是只调大循环泵。含固体的循环液还要规定过滤、冲洗和可拆检结构。
水试必须逐孔称量而不只量总流量
出厂水试先把分布器调平，在设计流量下稳定液位，再对24个孔分别定时接液称量。报告应给单孔流量均值、最大值、最小值、变异范围、运行液位和供水压力；总量20 m³/h正确而单孔差异很大，仍不能放行。
最后用实际循环液复核黏度、密度、固体和结晶风险。本例0.61、28.5 kPa和5.63 kPa是锐边孔水流初算，用来发现尺寸数量级问题，不代替分布器厂家水力试验和填料塔工艺设计。
