Ø1200mm填料支撑板标称开孔40%：两根100mm梁遮挡后有效通道只剩37.0%

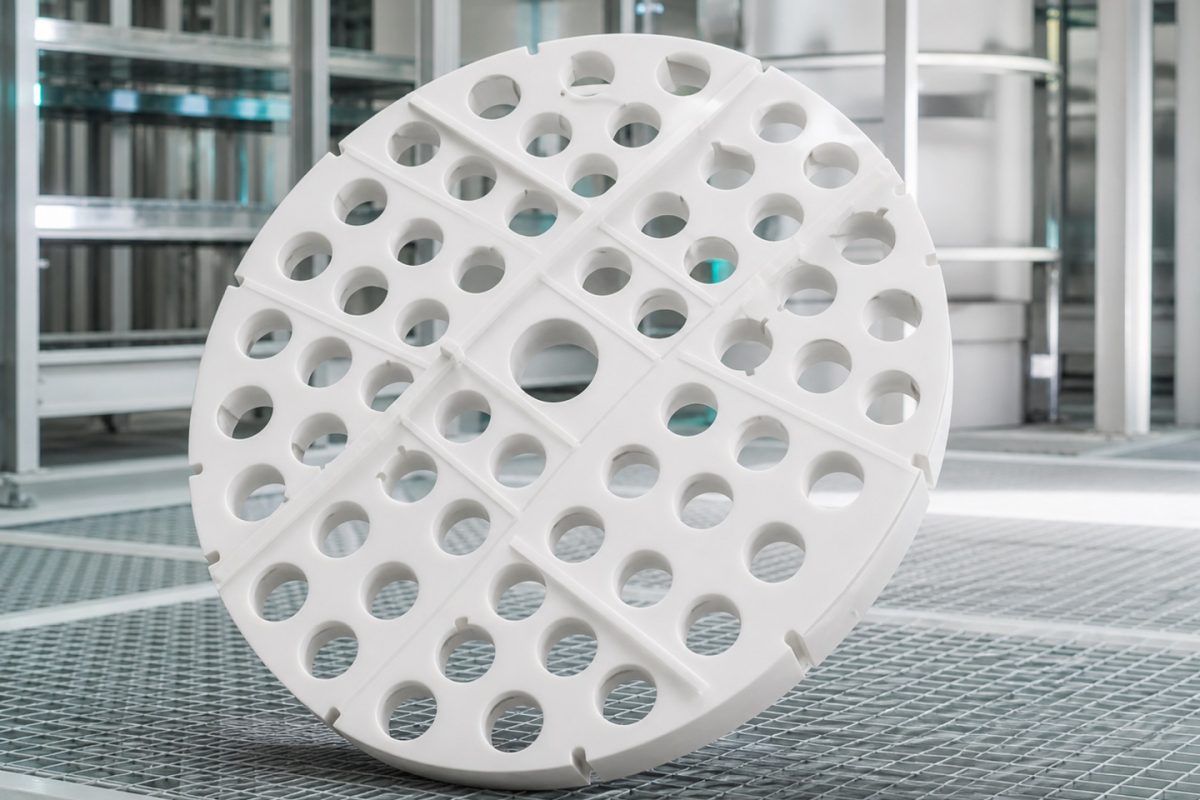

一块Ø1200 mm的PP填料支撑板图纸标注开孔率40%，但板下有两根宽100 mm的十字支撑梁。若仍把0.452 m²当成有效通气面积，计算会忽略梁对孔的遮挡；按均匀布孔简化后，有效开孔约0.419 m²，即塔截面的37.0%。

先把圆板总面积算对

半径0.6 m，塔截面积为π×0.6²=1.131 m²。标称40%开孔对应0.452 m²，这是裸板孔面积，不含梁、连接板、中心座和板边实心环。标称开孔率只能作为制造参数，不能直接写进系统压降模型。

十字梁投影约占0.23m²

两根1.2 m×0.1 m梁的投影合计0.24 m²，中间100×100 mm重叠一次，应扣0.01 m²，净投影约0.23 m²。若孔均匀分布，梁遮掉其中40%，约0.092 m²孔面积；有效孔面积0.452-0.092=0.360 m²。若仅计算梁范围外的通道，等效比例约31.8%，比只扣0.12 m²单梁的37.0%更严苛，说明必须按真实孔图求交集，而非套一个口径。

37.0%只是单梁示例，不是最终结论

一根100 mm梁投影0.12 m²，遮孔0.048 m²，0.452-0.048=0.404 m²，对总截面为35.7%；若梁只遮到0.033 m²实际孔区，则是0.419 m²和37.0%。这些差异来自孔与梁是否重合。最终应将孔板CAD与梁投影叠图统计。

支撑板既承重也参与气体分布

EPA湿式洗涤器教材指出支撑格栅在承托填料的同时帮助气体均匀进入床层，堵塞还可能造成压降升高。孔径、孔距、梁高和填料最小尺寸需要一起确认。金浩丰可按批准孔图加工；允许应力、挠度、气液负荷和压降由项目设计方负责。

一手资料

• US EPA：Wet Scrubber Plan Review Guidebook，说明填料支撑格栅对气流分布及堵塞压降的影响，访问于2026-07-31。
• US EPA：Packed Tower Verification Protocol，说明支撑板用于承托填料并应结合压降设计，访问于2026-07-31。
