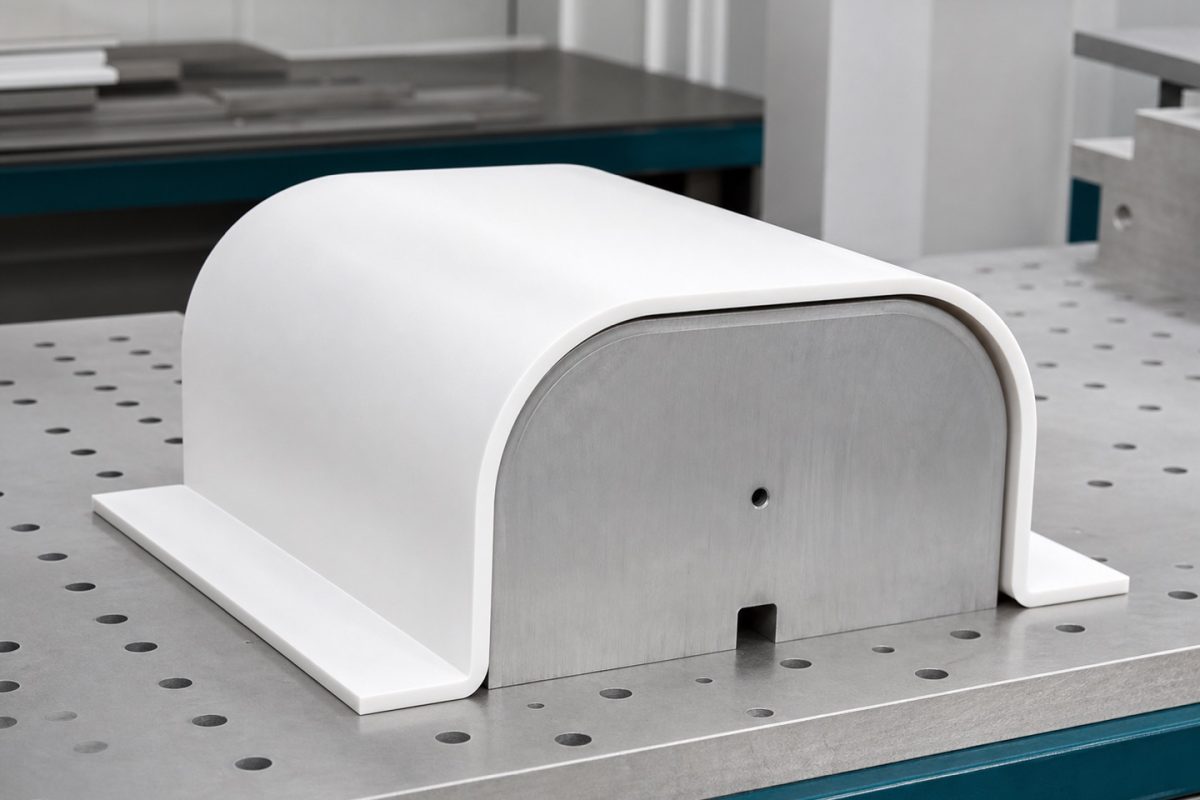

10mm PP-B板弯到内R100mm：外表层几何应变量级约4.76%

一块10 mm厚PP-B板弯成内半径R100 mm，若先用板厚中面R105 mm作为中性层近似，外表层半径110 mm。外层相对中面几何应变量级约(110-105)/105=4.76%；这只是简化估算，不是材料允许应变。

90°弯曲可比较内外弧长度

内表面90°弧长π×100/2=157.1 mm，外表面弧长π×110/2=172.8 mm；中面弧长π×105/2=164.9 mm。外表相对中面多7.9 mm，说明板厚越大、半径越小，外层拉伸量级越高。

中性层未必正好在板厚中心

热塑性材料的温度梯度、加热方式、夹具和应力状态会让中性层位置变化。本文用R105 mm仅作验图初筛；实际能否弯到R100、是否白化、开裂或回弹，应通过材料和工艺试验确认。

先写清内R还是中心R

若图纸的R100其实指板厚中心半径，外层应变速算会变成5/100=5.0%，结果与内R100不同。订货图应标弯曲方向、内半径、角度、直边和公差，不能只写“R100”。

供货和设计边界

金浩丰可供应PP-B板并按批准试样进行PP板材热弯加工；允许应变、加热窗口、回弹补偿、载荷和长期性能由项目方评定。

一手资料

• Röchling：PP/PE板材存放与加工指南，说明PP板热成形、加热与支承要求，访问于2026-08-01。
• ISO 15013:2022，覆盖PP-B挤出实心板要求和试验方法，访问于2026-08-01。
