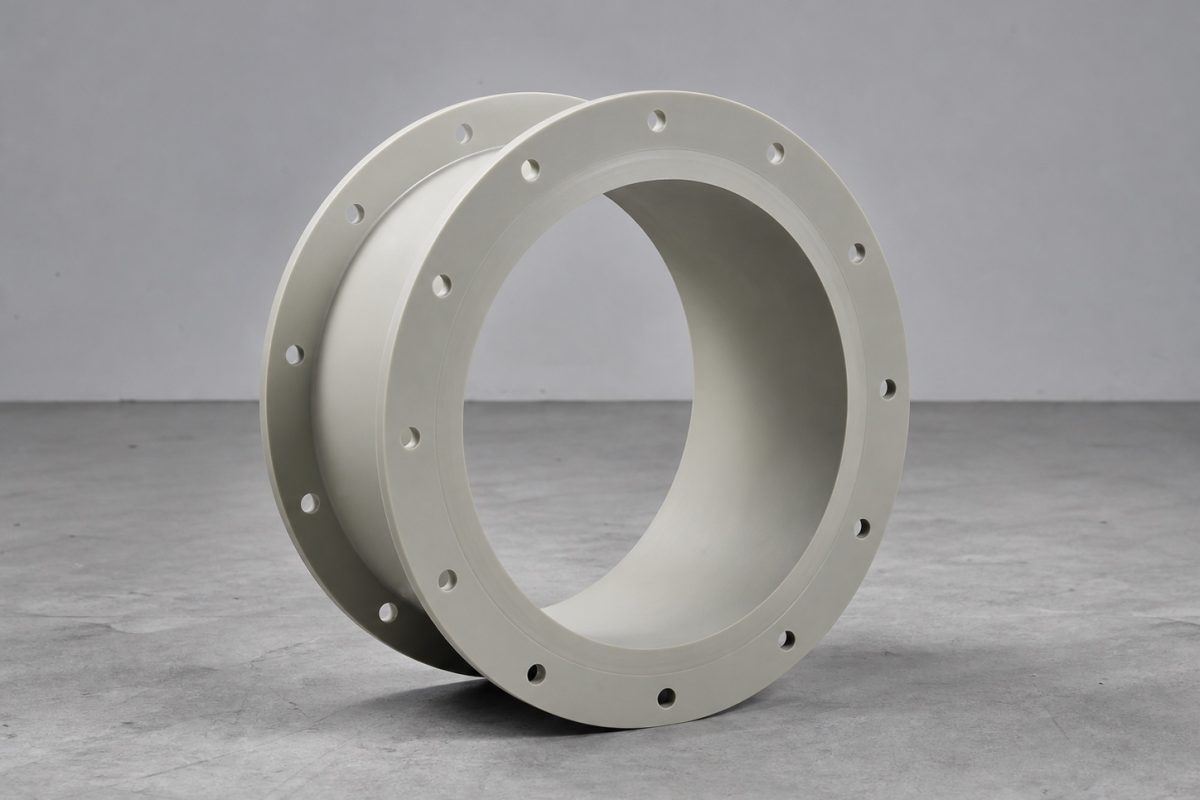

M16螺栓穿Ø18mm PP风管法兰孔：单边名义间隙只有1mm

一片PP风管法兰采用M16螺栓并加工Ø18 mm通孔。忽略螺纹实际外形时，名义直径间隙18-16=2 mm，螺栓居中时单边径向间隙只有1 mm；这点余量不能吸收明显的PCD错误或整片孔位错转。

单孔环形间隙面积约53.4mm²

按理想圆计算，孔与M16圆柱之间的投影差π/4×(18²-16²)=53.4 mm²。若法兰有16孔，总投影差约854.5 mm²，但总面积不能集中到某一个错位孔使用。

两片法兰要同时满足孔位

PCD600 mm、16孔的相邻角距22.5°。试装应让全部螺栓在不强拉风管的状态下自由穿入；只先插2颗再用撬杠对其余孔，会把几何问题转成管壁和法兰的安装应力。试装记录还应注明哪一面朝向气流上游，避免镜像孔位判断错误。

Ø18孔不等于允许偏差±1mm

孔径、PCD、分度、法兰偏心和螺栓实际外径都会消耗间隙。允许位置度必须由图纸或连接标准给出，不能简单把1 mm当作每个方向都可接受的制造公差。

接头责任边界

GF资料强调塑料法兰应按受控紧固和安装程序连接。金浩丰可按确认孔表加工PP风管法兰；螺栓等级、载荷、孔位公差与密封验收由项目方确定。

一手资料

• GF Piping Systems：Planning Fundamentals，提供塑料法兰、螺栓和安装设计原则，访问于2026-08-01。
• Fluid Sealing Association：Gasket Handbook，说明螺栓、法兰和垫片共同构成密封接头，访问于2026-08-01。
