PP活套法兰和一体法兰有什么区别？维修与成本对比

活套法兰与一体法兰都能形成可拆连接，但传力和找孔方式不同。活套结构由管端或短节形成密封承压面，背衬环负责承受螺栓载荷；一体结构则把法兰颈或盘与管端固定成整体。比较成本时必须把安装、紧固件和检修停机一起算。

两套结构的受力路径不同

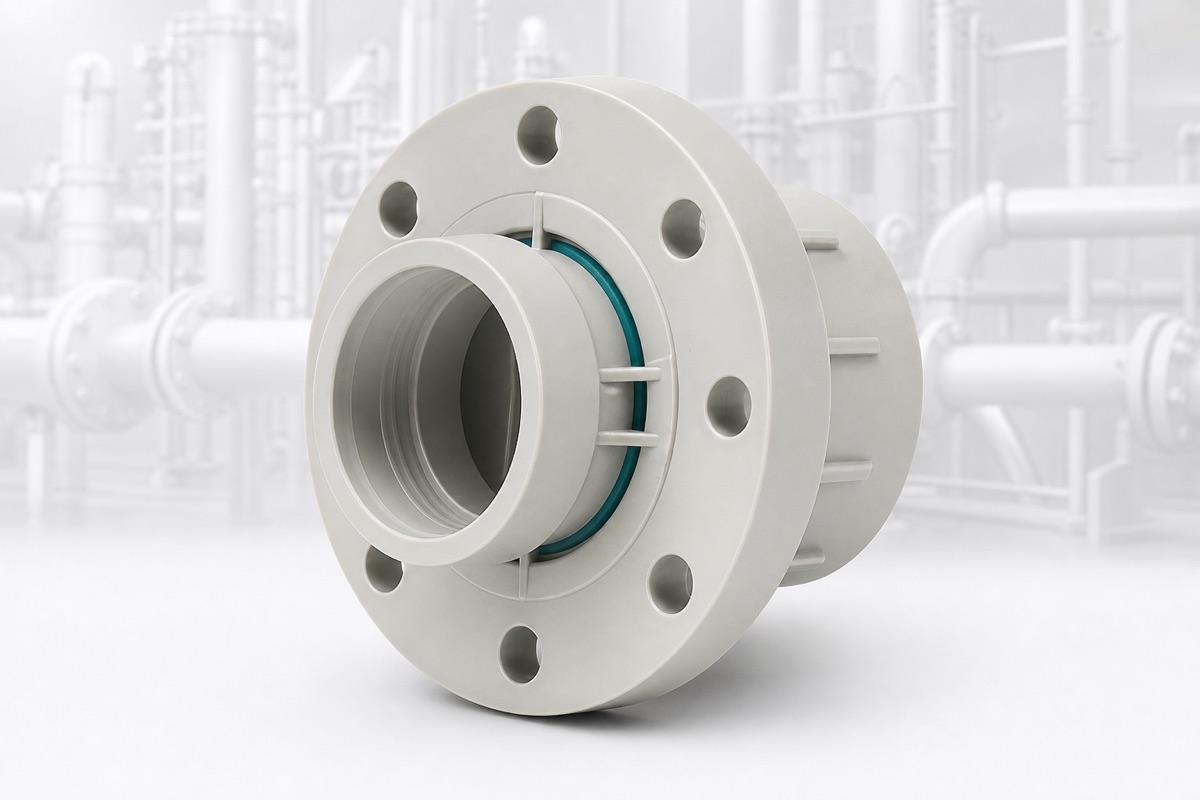

PP松套法兰通常包括翻边短节、可旋转背衬环、垫片和螺栓；介质由PP短节与垫片隔离，背衬环不一定接液。一体或固定式PP法兰盘的孔位相对管道不能自由调整，接管焊好后安装角度即被确定。这2套结构不能只按外观互换。

在尚未紧固且周边没有干涉时，背衬环可围绕短节作360°旋转以对齐配对设备孔位，适合预制管段和维修替换。旋转自由不代表允许中心线偏移或密封面倾斜；泵口、阀门和管线必须先自然就位，不能用螺栓把错位硬拉回来。

一体结构没有独立活动背衬环，零件和材料界面较少，适用于孔位已可靠定位、空间允许整体装拆的接口。它的孔角若焊错，现场修正成本较高；紧固载荷也直接作用于塑料法兰区域。选择时应核对法兰厚度、根部圆角、密封面和允许扭矩，而不是默认“整体就更结实”。

成本表至少拆成短节或法兰本体、背衬环、垫片、螺栓垫圈4类零件，再加入焊接工时、对孔时间、防腐与库存。金属背衬环可能需要环境防腐，却也便于独立更换；全塑结构减少外部腐蚀问题，但尺寸、蠕变和螺栓面压仍须按系统数据校核。

停机时重点记录拆卸所需空间、背衬与垫片更换、重新对中紧固3项维护。活套有利于孔位调整，却不表示阀门能在没有轴向退出距离时抽出；一体法兰零件少，也可能因整段管线角度固定而延长复装。关键阀旁应在三维模型中演示拆装路径。

配对面两侧布置2个支点或按应力分析设置支撑，使阀重与操作力不悬挂在短节上。安装前对背衬方向、孔距、垫片和密封面做100%检查，按制造商扭矩表交叉紧固。金浩丰负责按确认图供件；管系应力、支点性质和系统试压由项目专业批准。
