Ø560主管从5000增到8000m³/h：扩产前先算9.02m/s，不要只加一条支管

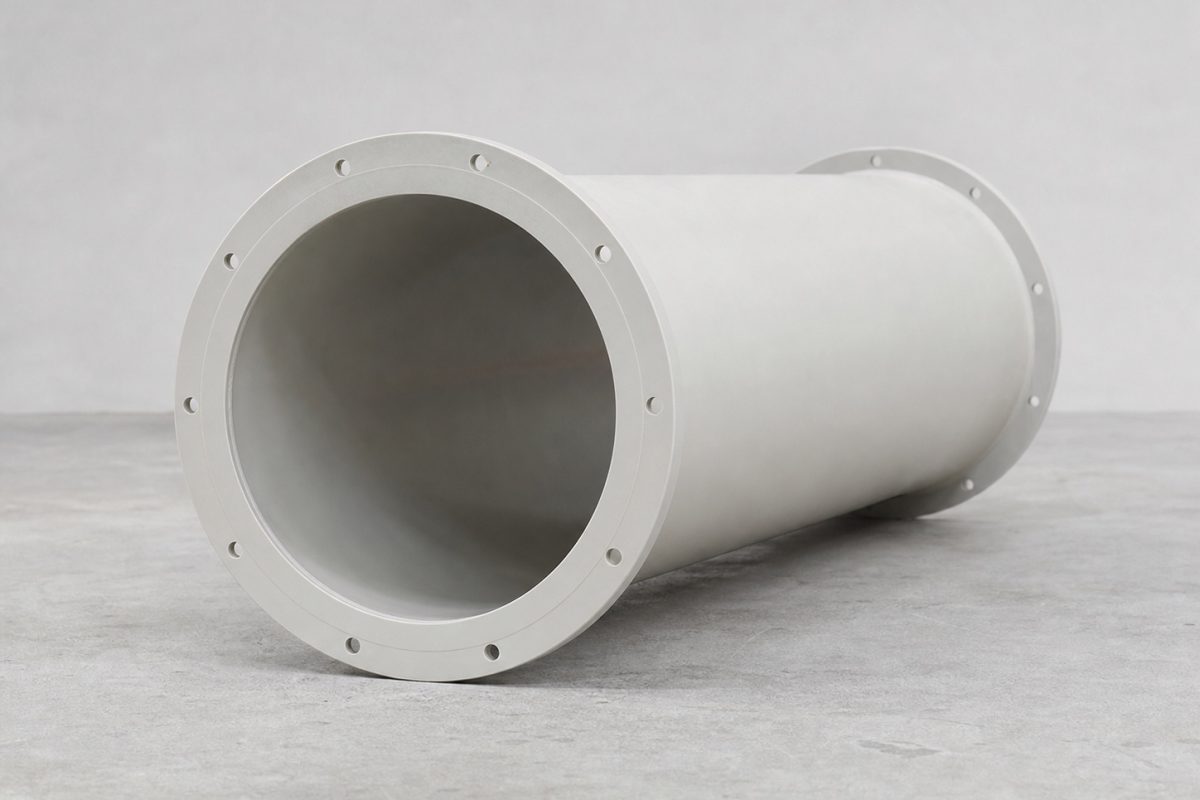

车间原有一根Ø560 mm PP圆形风管，运行风量5000 m³/h；扩产准备再接一条3000 m³/h支管。采购单若只增加三通和支管，主管仍要承担8000 m³/h。材料规格没有改变，气流条件却已经变了，原风机、阀门、洗涤设备和排放口都必须回到系统曲线重新核对。

这不是把两个风量写在一起就算完成扩产。

Ø560的有效面积先固定下来

圆管面积按A＝πD²/4计算。D＝0.560 m时，A＝0.2463 m²。原5000 m³/h换算成1.3889 m³/s，主管平均风速为1.3889÷0.2463＝5.64 m/s；扩产后8000 m³/h等于2.2222 m³/s，风速升到9.02 m/s。

口径没变，风速增加了59.9%。

同一几何条件下，局部损失通常随速度压平方变化。仅用速度比估算，(9.02÷5.64)²＝2.56，因此同一弯头、三通或变径处的速度相关损失可能接近原来的2.56倍。这里的2.56倍不是整套系统的最终阻力结论，却足以说明“原来能抽走”不能直接外推到扩产后。

美国能源部风机系统资料也把风量、压力、温度、气体性质和系统布置列为风机选择输入，并指出固定系统中转速、压力和功率遵循不同次方关系。

若新三通紧贴风机入口，或者在出口后立即接90°弯头，现场性能还会受到系统效应影响。AMCA资料指出，入口旋流、遮挡、过短直管和不合适的过渡段都会让实机偏离实验室曲线；当速度不高于13 m/s时，其经验建议的出口有效直管长度也不应少于2.5个管径。

Ø560 mm的2.5D就是1.40 m。现场若只有600 mm直段，不能用“风管口径够大”替代系统校核。

按图加工能确认的是Ø560 mm主管、Ø400 mm新增支管、三通角度、法兰孔位、板厚和预制尺寸。项目方还应提供扩产前后的实测风量、风机频率、主管静压和处理设备压差；至少在5000 m³/h与8000 m³/h两个工况点比较。

若原系统在5000 m³/h时已经接近电机电流、风机转速或洗涤塔压降上限，新增3000 m³/h就不能只靠开大阀门。金浩丰可按确认图纸供应PP风管和配件，但风机选型、系统阻力计算与现场平衡应由通风设计或调试单位负责。

美国能源部：Improving Fan System Performance—A Sourcebook for Industry，说明风机系统选型输入、风机定律及扩产时的系统评估边界，访问于2026-07-31。
AMCA：Mitigating System Effect to Optimize Fan Performance and Efficiency，说明入口/出口布置、有效直管长度和系统效应，访问于2026-07-31。
