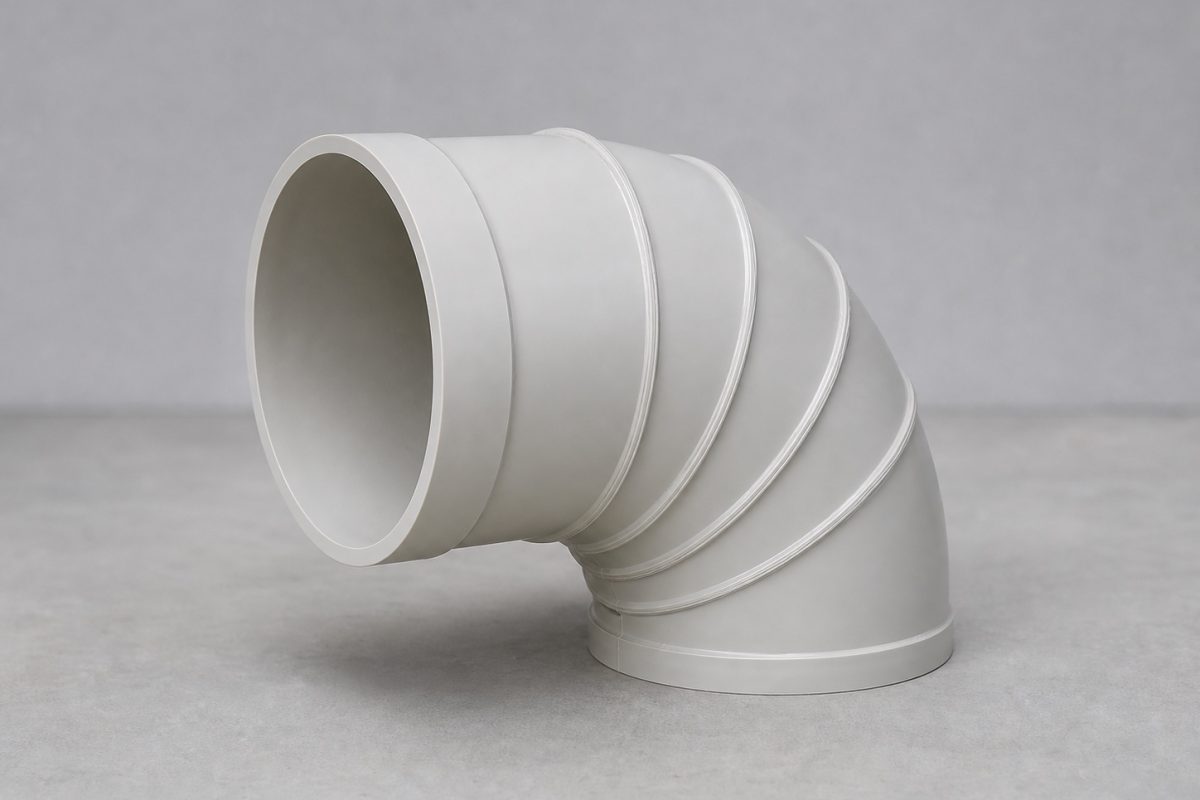

Ø800弯头过不了780mm门洞：分段交付要在焊缝、法兰和吊装点之间取舍
图纸上的Ø800 mm PP风管90度弯头即使不计法兰、焊缝余高和包装，单看管体外径也已经比780 mm门洞宽20 mm。现场说“斜一点应该能进去”没有工程意义：门框净宽、净高、转弯走廊、起吊姿态和弯头包络尺寸必须一起复核，不能等整件到货后再临时切开。
分段交付是制造方案变化，不只是包装变化。
先画运输包络，不只抄一个Ø800
门洞780 mm小于管体Ø800 mm，正向通过首先被否决。即使门洞高度有2100 mm，弯头旋转时的外弧、法兰和木托仍可能碰撞。采购前应把卸货点到安装点的最小净宽、最低净高、90°走廊转角和吊装孔位置画在同一张运输草图上。
测量值要写“净空”，不能拿建筑图轴线代替现场实测。
R/D=1.5会把外弧包络推到2m量级
若弯头中心线半径R＝1.5D，D＝800 mm时R＝1200 mm。一个90°圆弯头从两端切线到外弧的投影不再只是800 mm，运输包络会明显超过直管。ASHRAE把弯头的角度、节数和R/D作为不同管件几何，正是因为这些参数会同时影响空间和压力损失。
不能为了过门随意把大半径弯头改成直角箱形弯头；那会改变系统设计输入。
2片分体与4节虾米腰不是同一件事
一种交付办法是沿设计分割面做2片分体，到现场用法兰或按批准工艺完成连接；另一种是制造时采用4节虾米腰结构。前者增加可拆连接、垫片和螺栓空间，后者改变节段焊缝数量与气流转弯几何。两种方案都必须在下料前由项目方确认，不能由运输人员到门口自行决定。
若采用分体法兰，还要核对每片能否单独穿过780 mm净口，以及现场是否有焊接设备、通风隔离和操作空间。
到货验收要检查分割身份
分段件应至少标出E01-A、E01-B两片身份、气流方向、12点钟方位和连接面配对号。4节结构则逐道记录焊缝编号，防止两套相似弯头混装。HSE关于热塑性制造完整性的资料强调制造质量、检验和可追溯记录；这类原则同样适用于大型预制风管件的交付控制。
金浩丰可依据批准的分段图提供板材下料、弯头预制和编号交付；门洞复测、吊装方案、现场焊接与通风系统确认由项目方组织。若运输路径尚未测清，应先暂停整件制造，而不是把风险留给现场切割。
一手资料
- ASHRAE：Duct Fitting Database，说明圆形、矩形和扁圆风管弯头等管件按几何参数分别计算损失，访问于2026-07-31。
- 英国HSE：Thermoplastic tank integrity management（PM86），提供热塑性制造质量、检查和记录追溯的管理框架，访问于2026-07-31。
